UV—P型紫外线消毒杀菌设备

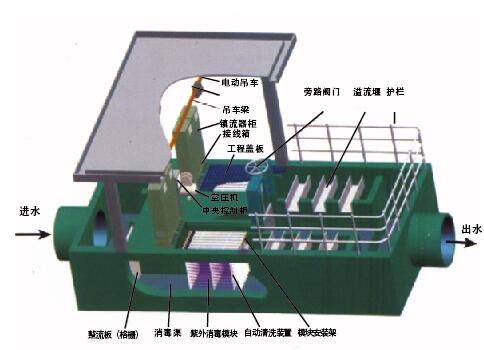

UV—P平流式紫外线消毒杀菌设备的主要部件
1、紫外线杀菌模块：含紫外灯、石英套管、机架及清洗结构
2、跨水渠电柜：含电器连接及气动控制原件
3、水位控制堰门：全自动无动力水位控制
4、低水位传感器：在水位过低与过高时，报警并关闭系统电源
5、主控柜：PLC系统控制中心，电器控制及紫外线强度监控中心
6、镇流器控制柜：为模块紫外灯的工作提供控制及驱动。
7、空压机：为气动清洁系统提供动力，受PLC系统控制
8、吊机：用于模块的正常维护与管理
UV—Z型紫外线消毒杀菌设备

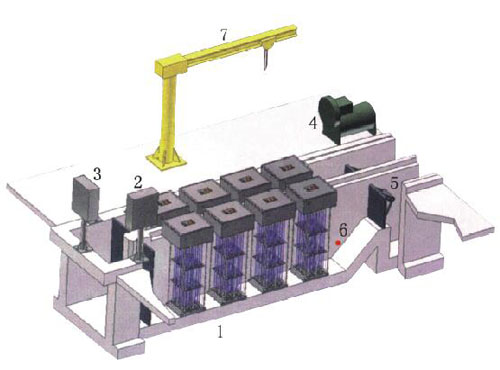

UV—Z垂直式紫外线消毒杀菌设备的主要部件
1、紫外线杀菌模块内有紫外线灯、石英套管、清洗系统及清洗环。
2、镇流器电柜。
3、系统控制中心。
4、空压机。
5、水位控制堰门。
6、水位传感器。
7、起吊装置
垂直式紫外线消毒设备的紫外线灯为垂直放在水渠中，污水从错开排列的紫外灯间隙流过，受到紫外线照射消毒。在相同的灯数下，垂直式的剂量与平流式是相同的，但垂直式的排列有几个优点：
更换灯管方便，不用把模块吊离水渠就能更换灯管；
在水量低时，可把一排一排的紫外灯关闭，节省能耗，其能耗节省与紫外线功耗降低是1:1；
延长紫外线灯的使用寿命，因紫外线灯可按水量轮流关闭，故可使用更换时间，节省换灯费用；
由于灯管与水流方向垂直且灯管为错开设计，易于形成混流，并能提高杀菌及机械清洗效果；
石英套管自然封口端浸没在水中，开口端伸出水面，避免了套管密封不严带来的问题。
